项目

参数

备注

模组技术参数

像素点间距

1.8mm/2.0mm/2.5mm

像素点组成

1R1G1B

单个箱体技术参数

箱体分辨率(宽×高)

 344×258像素(P1.86)、

344×1032像素（单台4箱体)

320×240像素(P2.0)、

320×960像素（单台4箱体)

4个单箱体为1台，配底座(单台净重：56KG含底座，毛重：66KG)

模组分布(宽×高)

2×3为单个箱体

模组间平整度

≤0.15mm

箱体尺寸（宽×高×厚）

640mm×480mm×49mm

箱体重量

7.5Kg/箱体

机箱之间信号输出入连接

RJ45 信号接口传输

机箱之间电源输出入连接

航插线连接

机箱安装方式

平面

维护方式

前维护

信号驱动组数

信号单路

电源驱动组数

支持双备份

屏体技术参数

像素密度

160000 点/m²

屏幕亮度

≤500cd/ m²可调

水平视角/垂直视角

140°±10（V/H)

平整度

≥98%

色度均匀性

±0.003 Cx,Cy 之内

最高对比度

5000:1

防护等级

IP5X

屏体控制参数

信号颜色处理位数

支持红、绿、蓝各≥14bit

驱动方式

恒流动态 1/43 扫描驱动

换帧频率

60 帧/秒 高刷支持3D：120 帧/秒

刷新率

≥3840Hz

屏体色温

2000K～9500K 可调

亮度调节

支持手动/自动/程控

像素校正

支持亮度与色度逐点校正

控制方式

同步控制

控制距离

超五类网线, 超过80 米使用光纤传输

软件接口

Windows

信号输入

HDMI/DVI

多台拼接时支持

屏体运行参数

最大功率

≤439W/ m²

配电功率（每平方最大功率÷78%÷85%）

≤663W/m2

连续工作时间

≥7×24hrs，支持连续不间断工作

平均无故障工作时间

≥10000H

LED 寿命

理论值 100000H

离散失控点

≤0.0001，出厂时为 0

连续失控点

0.001%

盲点率

≤0.0001，出厂时为 0

屏幕温升（使用运行状态）

≤5 度

运行环境温度

-10℃～60℃

运行环境湿度

35％～75％RH，无凝结

系统与外部接口

播放盒/播放卡

A3L(单台使用）

B6L(多台拼接使用）

系统与外部接口

播放盒/播放卡

A3L(单台使用）

B6L(多台拼接使用）

运行内存

1G/2G

A3L: 1G

B6L: 2G

内部存储

16G

系统软件

LED 控制系统

内置喇叭

2*10W

支持外接音响

WIFI天线

连接 Wi-Fi天线，增强无线信号 支持手机 APP无线控制（支持Wi-Fi AP，Wi-Fi STA 模式）

4G选配

输入网口

连接电脑调试和发布节目，可用于接入局域网或互联网

USB接口

用于更新节目、插播节目或扩展容量

HDMI输入和输出接口(多台）

多台拼接使用，支持HDMI输入与HDMI输出拼接级联

单台不带HDMI

电源输入接口（整机外部）

AC220V输入

AC110V选配

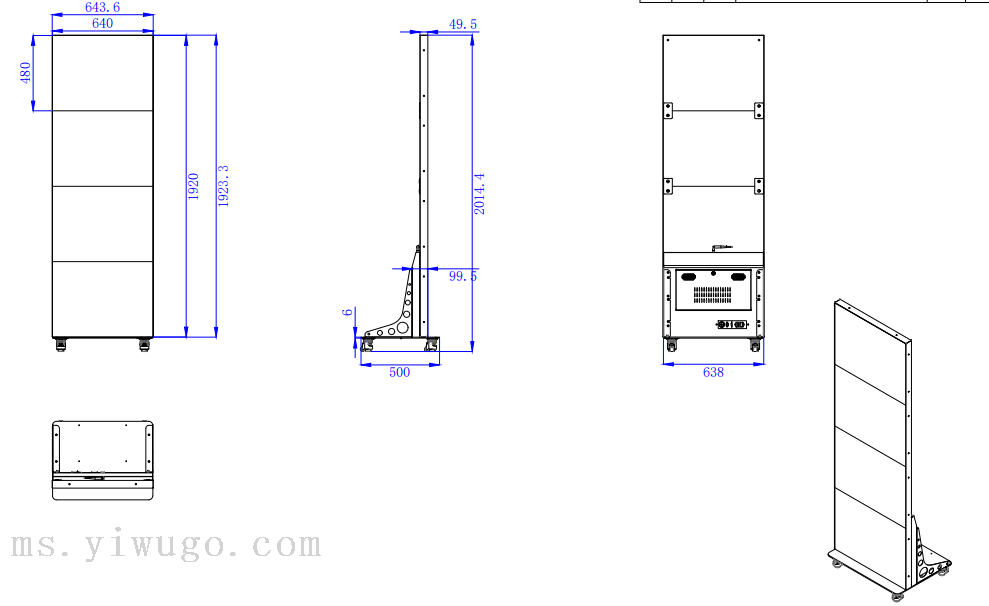

尺寸图

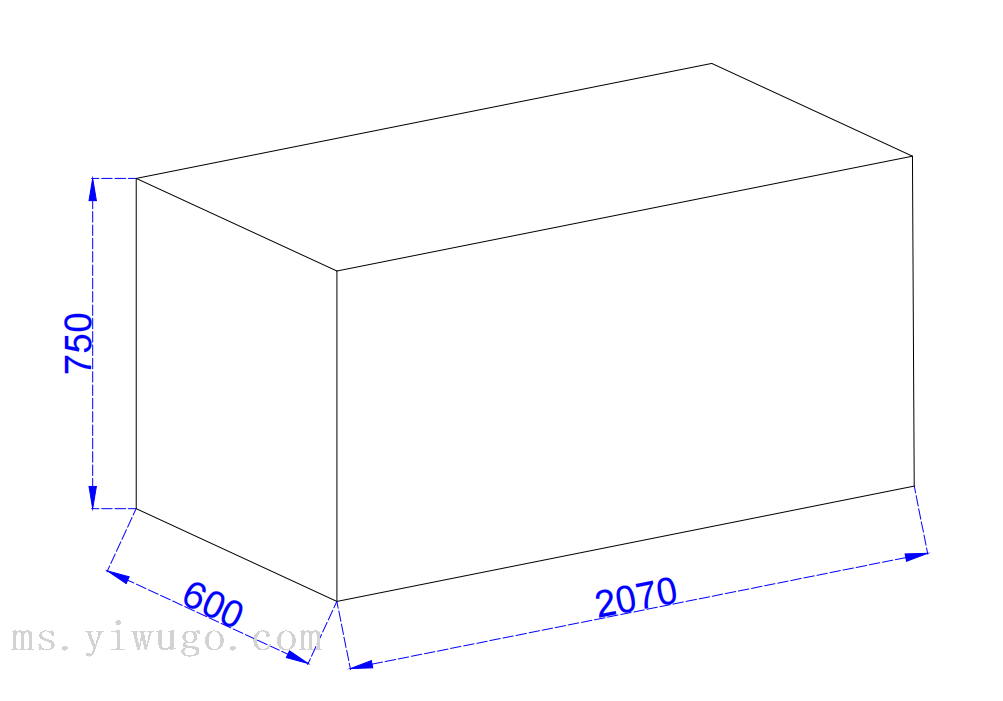

包装尺寸

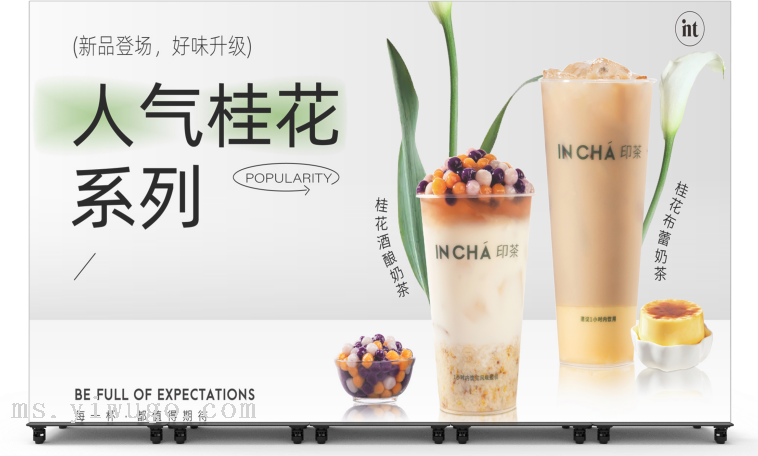

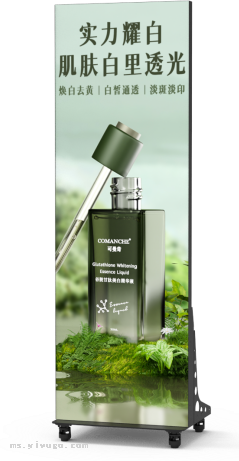

实物图（单台&多台）

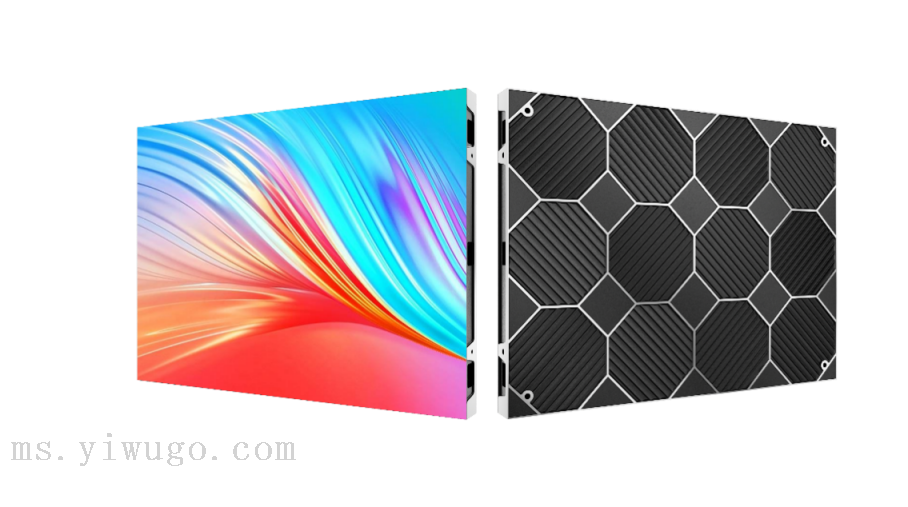

实物图（单个箱体）

控制示意图
