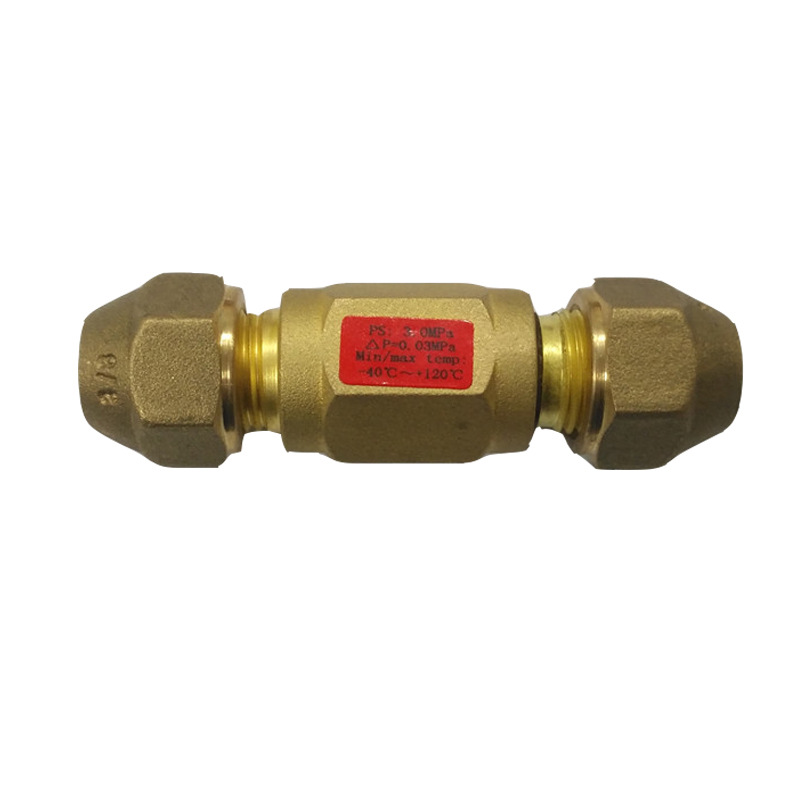

CV型 单向阀
· CV型单向阀的阀座与密封处具有很好的密封性。

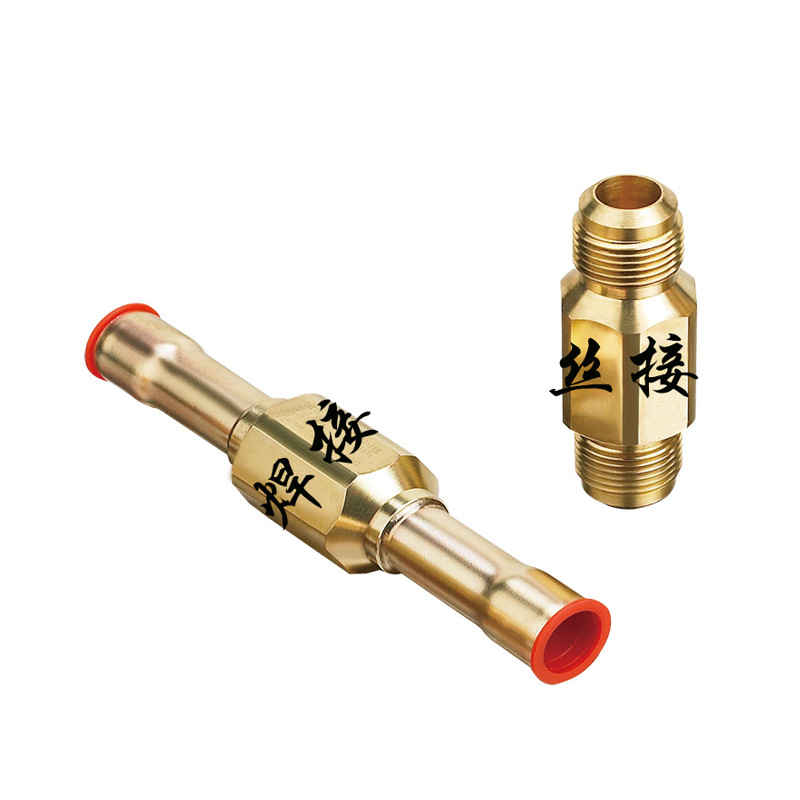

· CV型单向阀可提供螺口和焊口两种接口。
特点：
· 可确保单一的流动方向，防止反冲。
· 内置减震装置，可安装在压力有脉冲的管路上。
· 可防止制冷剂从高温蒸发器向低温蒸发器回流。
· 可用于压缩机并联的制冷装置上。
· 有直通型和直角型两种。
技术参数：
| 适用制冷剂 | HCFC、HFC |
| 适用介质温度 | -40℃～+120℃ |
| 最大工作压力 | 3.0MPa |
| 最大试验压力 | 4.5MPa |
| 最小开阀压差 | △P=0.03MPa |
选型：
| 型号 | 型式 | 规格 | 通径（mm） | Kv 值（m3/h） | |
| 喇叭口 | 焊接口 | ||||
| CV-6 | 直通型 | 1/4 SAE | 1/4 ODF | 4.8 | 0.56 |
| CV-10 | 3/8 SAE | 3/8 ODF | 8 | 1.43 | |
| CV-12 | 1/2 SAE | 1/2 ODF | 10 | 2.05 | |
| CV-16 | 5/8 SAE | 5/8 ODF | 13 | 3.60 | |
| CV-19 | 3/4 SAE | 3/4 ODF | 16 | 5.50 | |
| CVR-22 | 直角型 | -- | 7/8 ODF | 19 | 8.50 |
| CVR-28 | -- | 1-1/8 ODF | 25 | 19.0 | |
| CVR-35 | -- | 1-3/8 ODF | 32 | 29.0 | |
Kv值：密度为1吨/m3的水在通过单向阀的压差等于100KPa时的流量，单位为m3/h；
结构：
1、铜接管；2、阀体；3、阀芯部件；4、回复弹簧；5、接头（阀盖）；
外型尺寸：
| 型号 | 外形尺寸 | 重量 (g) | |||||||||||
| A | B | 六角 S | 螺纹 M | L | L1 | L2 | øD | ød | E | F | 螺口 | 焊口 | |
| CV-6 | 52.5 | 14 | 17 | 7/16-20UNF | 86 | 7 | 29 | 6.5 | 6 | - | - | ||
| CV-10 | 62.5 | 16 | 22 | 5/8-18UNF | 106 | 8 | 36 | 10.1 | 10 | - | - | ||
| CV-12 | 68.5 | 18 | 24 | 3/4-16UNF | 118 | 10 | 39 | 12.9 | 12 | - | - | ||
| CV-16 | 79.5 | 21 | 27 | 7/8-14UNF | 140 | 14 | 46 | 16.1 | 16 | - | - | 178 | 160 |
| CV-19 | 90.5 | 24 | 32 | 1-1/16-14UNS | 152 | 16 | 49 | 19.2 | 19 | - | - | 280 | 230 |
| CVR-22 | - | - | 32 | -- | 136 | 17 | 53 | 22.3 | 22 | 84 | 87 | - | 410 |
| CVR-28 | - | - | 36 | -- | 184 | 20 | 70 | 28.7 | 28 | 114 | 106 | - | |
| CVR-35 | - | - | 45 | -- | 197 | 25 | 85 | 35.2 | 35 | 127 | 129 | - | 1260 |
注：① 上述重量不带钠子；
② 钠子重量：1/4-18g, 3/8-30g, 1/2-33g, 5/8-50g and 3/4-93g。
